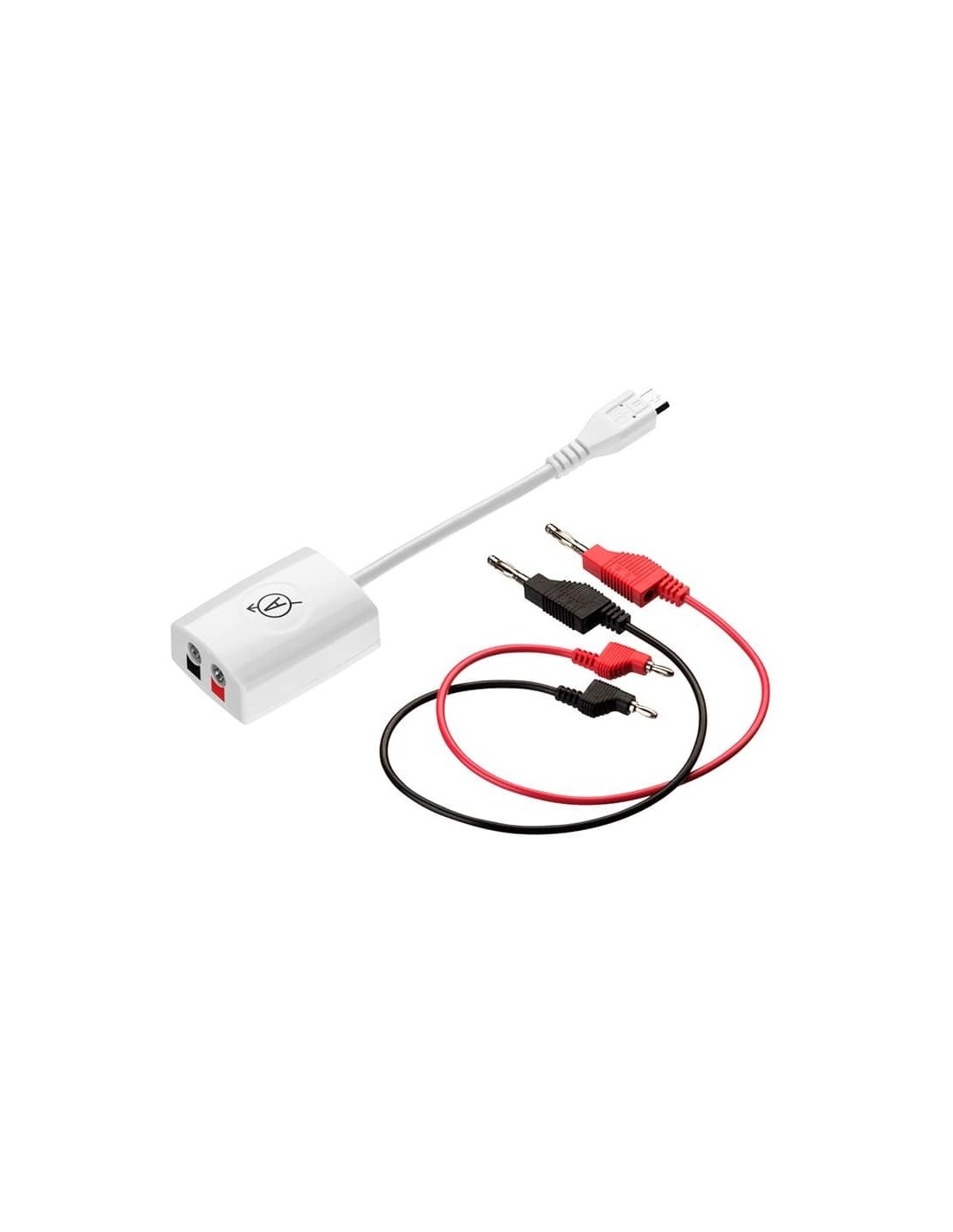

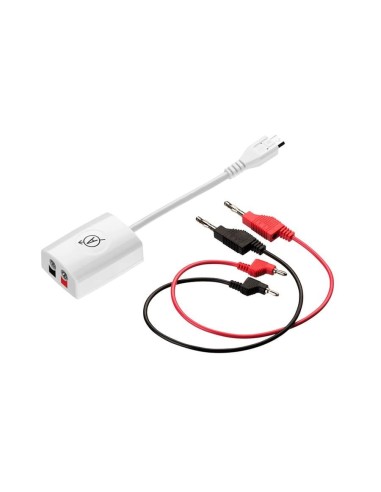

Внешний датчик пробник тока LabDisc Current

Описание внешнего датчика пробника тока LabDisc Current

Современный цифровой аксессуар - пробник силы тока для проведения научно-исследовательских экспериментов на лабораторных работах и уроках Физики в современных начальных и средних школах. Датчик LabDisc Current для измерения тока в диапазоне от -150 mA до +250 mA с точностью ± 4%. В комплекте пара красных и черных кабелей с разъемом типа Banana.

Подготовка зонда. Подключите адаптер датчика тока к разъему Micro-USB (для внешнего сенсора) на Labdisc. Убедитесь, что знак USB на разъеме адаптера кабеля направлен вверх. Подключите красный и черный кабели Banana к другому концу пробника тока.

Использование датчика тока с помощью Labdisc

1. Включите Labdisc.
2. Labdisc считывает уровень тока на пробнике тока. Если он находится в пределах ± 10% от нуля, Labdisc выполнит автоматическую калибровку точности датчика, показывая нулевое значение.
3. Другой конец кабелей Banana может быть подключен к экспериментальной установке.
4. Нажмите на кнопку сенсора, расположенную над разъемом внешнего датчика, в который подключен датчик тока. Если у этой клавиши есть два значка сенсоров, может потребоваться дважды нажать, чтобы показался значок сенсора тока.
5. Labdisc показывает показания тока в единицах миллиамперах mA.

Использование датчика тока с программным обеспечением GlobiLab

1. Откройте программное обеспечение GlobiLab.
2. Убедитесь, что ПО GlobiLab подключено к Labdisc через USB или Bluetooth.

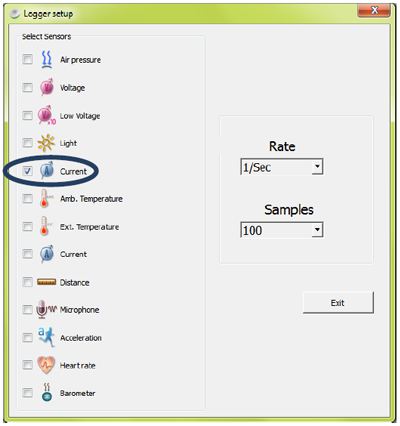

3. Щелкните значок SETUP, чтобы открыть диалоговое окно настройки Logger.
4. Датчик тока автоматически идентифицируется программным обеспечением.
5. Чтобы выбрать этот датчик, просто нажмите кнопку выбора слева от значка датчика тока.

Особенности внешнего датчика пробника тока LabDisc Current

• USB подключение
• Измерение тока -150 mA до +250 mA
• В комплекте пара красных и черных кабелей
• Сопряжение с Labdisc и ПО GlobiLab

Характеристики внешнего датчика пробника тока LabDisc Current
