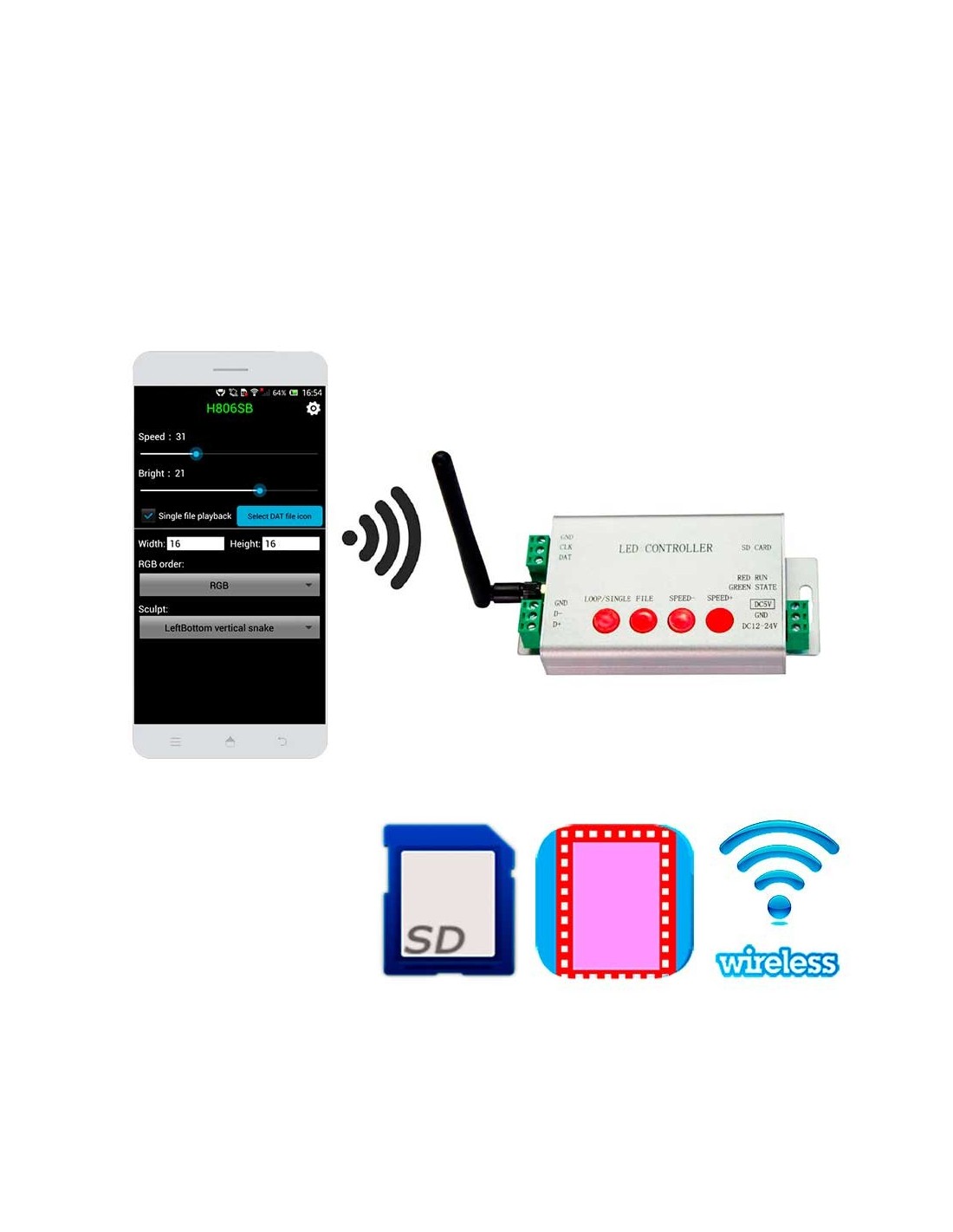

WiFi SD card SPI контроллер Pixel LED лент и матриц H806SB
SD card WiFi SPI контроллер Pixel LED лент и матриц H806SB
Слот SD card WiFi SPI контроллер Pixel LED лент и матриц H806SB
Приложение LEDDPF для WiFi SD card SPI контроллера H806SB

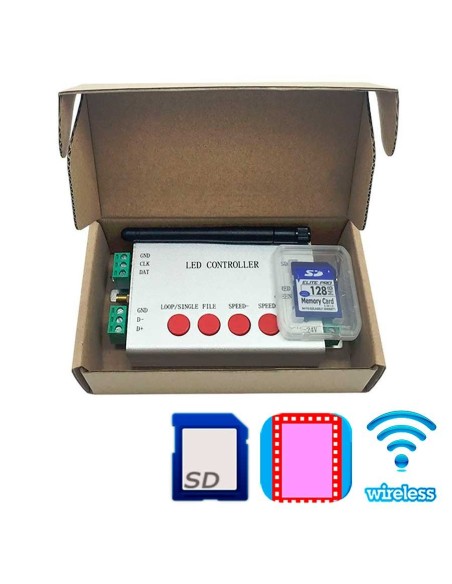

Комплект WiFi SD card SPI контроллера Pixel LED лент и матриц H806SB
WiFi SD card SPI контроллер Pixel LED лент и матриц H806SB
SD card WiFi SPI контроллер Pixel LED лент и матриц H806SB
Слот SD card WiFi SPI контроллер Pixel LED лент и матриц H806SB
Приложение LEDDPF для WiFi SD card SPI контроллера H806SB
Комплект WiFi SD card SPI контроллера Pixel LED лент и матриц H806SB

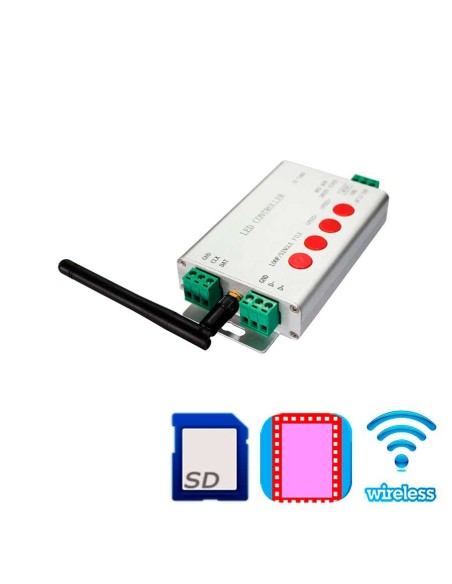

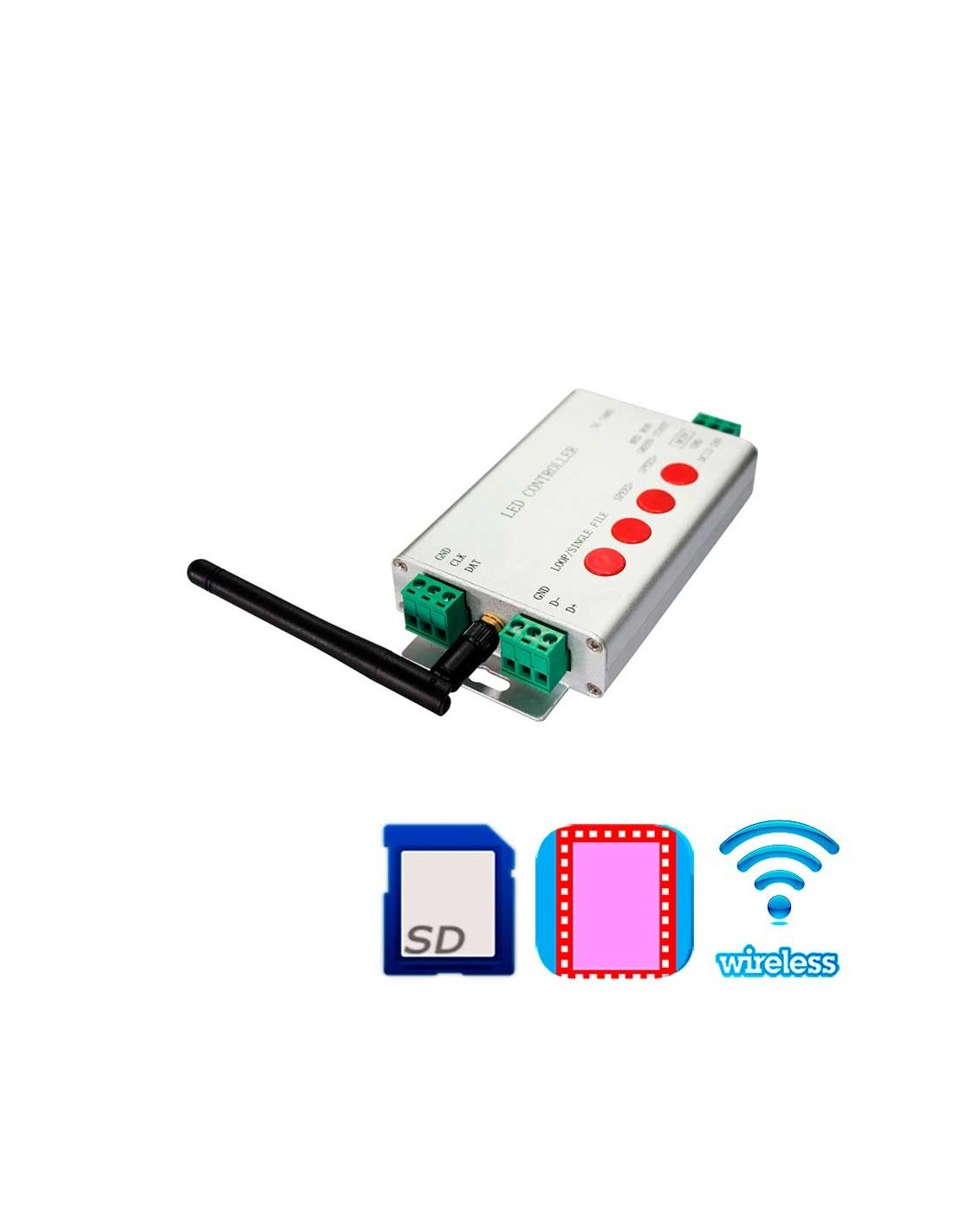

WiFi SD card SPI контроллер Pixel LED лент и матриц H806SB

h-806sb
В наличии
1 176,84 грн.

Программируемый WiFi SPI контроллер Pixel LED лент. Поддерживает типы светодиодов: WS2811, WS2812B, WS2801, SK6812, WS2813, DMX512. Создание эффектов в ПО LedBuild с записью на SD карту 128Мб-2Гб. Приложение LEDDPF для смартфона/планшета с iOS/Android. WiFi 2,4 ГГц, 802.11 b/g/n. Выход: 1 порт (CLK, DAT, GND). Кол-во пикселей 2048. Питание 5В-24В DC. Размеры (ДхШхВ): 150х82х38 мм, вес 0,34 кг.



Описание WiFi SD card SPI контроллера Pixel LED лент и матриц H806SB

Многофункциональный On-line WiFi SPI контроллер "умных" пиксельных светодиодных лент H806SB предназначен для управления Полноцветными и Мультицветными управляемыми адресными светодиодными лентами (RGB и RGBW Pixel LED Strip) или Pixel LED RGB и RGBW модулями, питающимися от постоянного напряжения 5 В - 12 В. Контроллер позволяет управлять адресными мультицветными RGB (3 цвета в 1 чипе) и полноцветными RGBW (4 цвета в 1 чипе) LED лентами с красным, зеленым, синим и белым свечением для воспроизведения различных динамических видео эффектов, текста, рисунков, и поддерживает следующие чипы Pixel светодиодных модулей: WS2811, WS2812B, WS2801, SK6812, SK6812-RGBW, WS2813, DMX512, LPD6803, LPD8806, APA102, APA104, APA105, TM1804, TM1814, TM1914, TM1913, P9813, UCS1903, и так далее (более детальный список в ПО LedBuild).

Такое программируемое светотехническое решение позволяет создавать в бесплатном программном обеспечении LedBuild огромное количество разнообразных световых динамических эффектов и управлять ими: например красочная, переливающаяся "бегущая волна", искры, сполохи, текст и прочие, насколько может хватить Вашей фантазии.

WiFi SPI LED контроллер H806SB станет идеальным инструментом для обеспечения наилучших дизайнерских проектов освещения в комнате. Он обеспечит наилучшие статические и динамические эффекты освещения во время торжественных мероприятий, а также создаст более праздничную атмосферу на вечеринке. Можно использовать для красочных рекламных текстов и видеороликов. Вы можете редактировать любые цветовые режимы или анимации. Контроллер позволяет самостоятельно программировать эффекты, записывая их на SD карту, а после воспроизводить в контроллере.

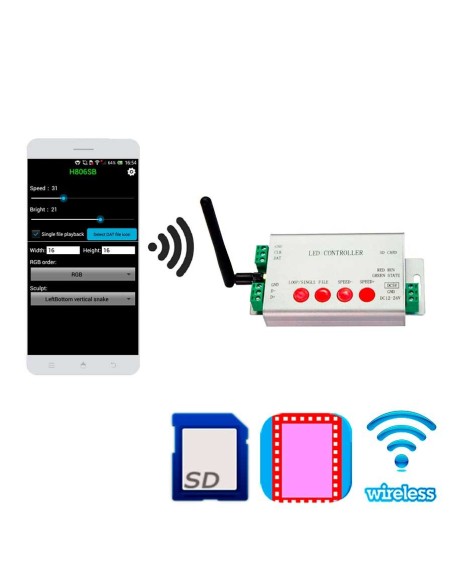

WiFi SPI контроллер H806SB имеет фирменное приложение LEDDPF для смартфона/планшета с iOS/Android, которое позволяет подключаться к контроллеру напрямую, или подключить контроллер к Вашей WiFi сети для управления контроллером. Вы сможете видеть файлы световых эффектов, находящихся на подключенной к контроллеру SD карте, выбирать и переключать файлы эффектов, задать воспроизведение только одного файла или всех файлов циклически, регулировать яркость и скорость воспроизведения эффектов.

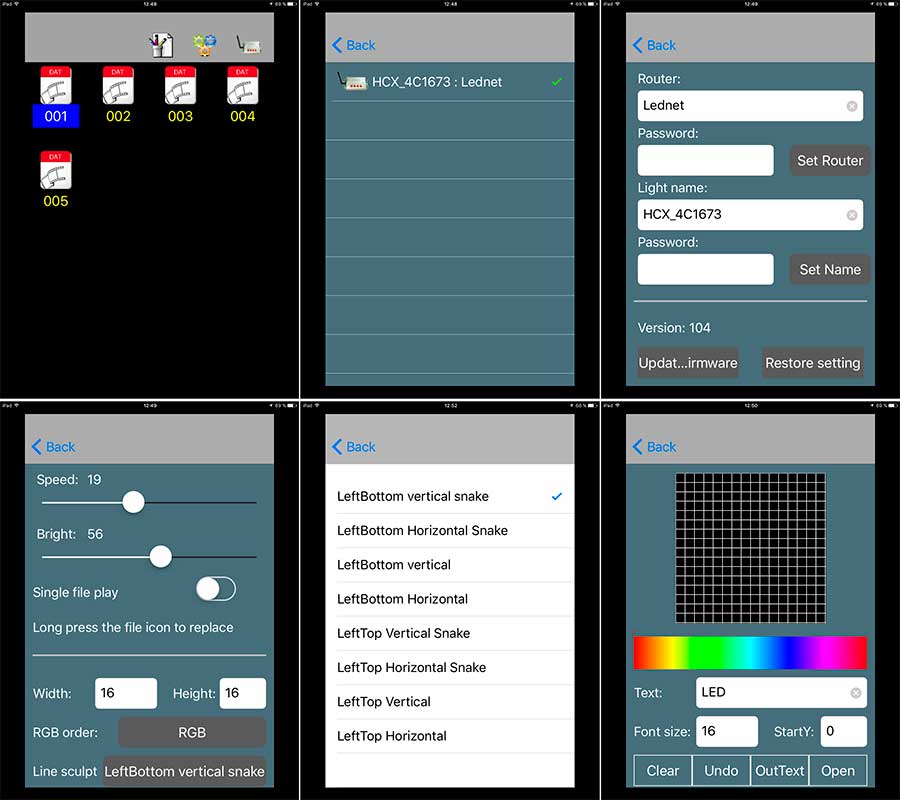

Интерфейс приложения LEDDPF SPI контроллера H806SB

Приложение LEDDPF SPI контроллера H806SB

Также в приложении LEDDPF Вы сможете выполнить все необходимые настройки подключенных светодиодных модулей без использования персонального компьютера. Вы сможете выбрать порядок RGB, GRB, GBR и прочие режимы; указать точку подключения и направление движения "световой змейки" для линейной ленты или гирлянды, или для матрицы; задать размер Ш х В матрицы; вывести текст и произвольно заполнять матрицу выбранными цветами.

Еще одна важная функция приложения LEDDPF - это возможность управление несколькими WiFi SPI контроллерами H806SB, подключенными к одной WiFi сети для синхронного проигрывания световых эффектов на нескольких контроллерах, или проигрывания разных эффектов каждым контроллером отдельно. Просто установите приложение LEDDPF на Ваш смартфон или планшет и легко управляйте визуализацией световых эффектов!

WiFi LED SPI SD card контроллер H806SB имеет выход с одним портом и может поддерживать до 2048 пикселей. On-line управление, воспроизведение содержимого карты памяти SD. Несколько SPI контроллеров H806SB могут быть включены вместе каскадно и работать синхронно, обеспечивая 2 и более каналов, соответственно увеличивая число пикселей в проекте.

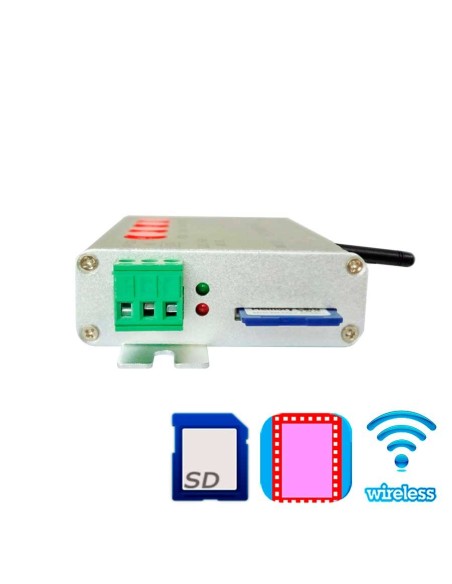

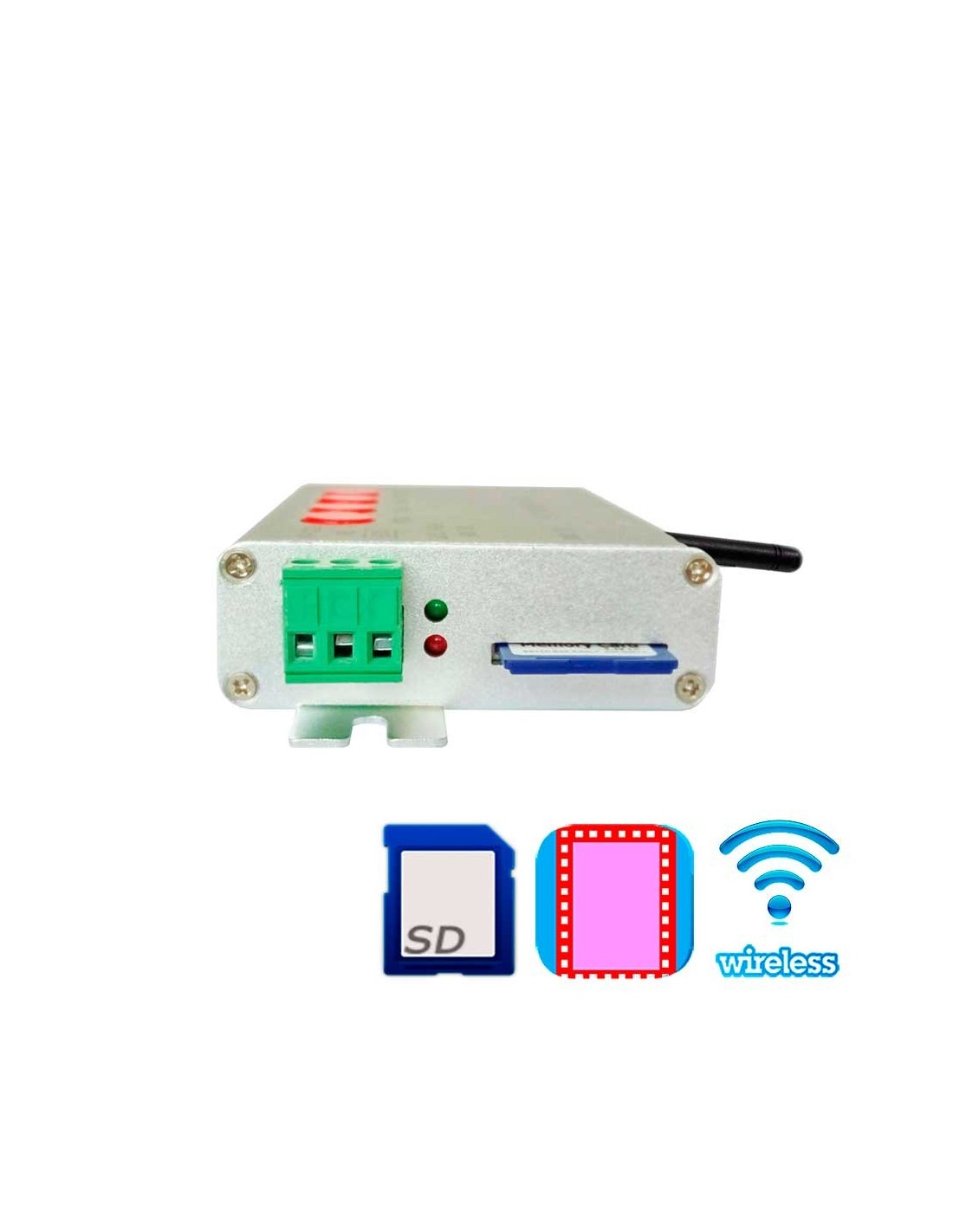

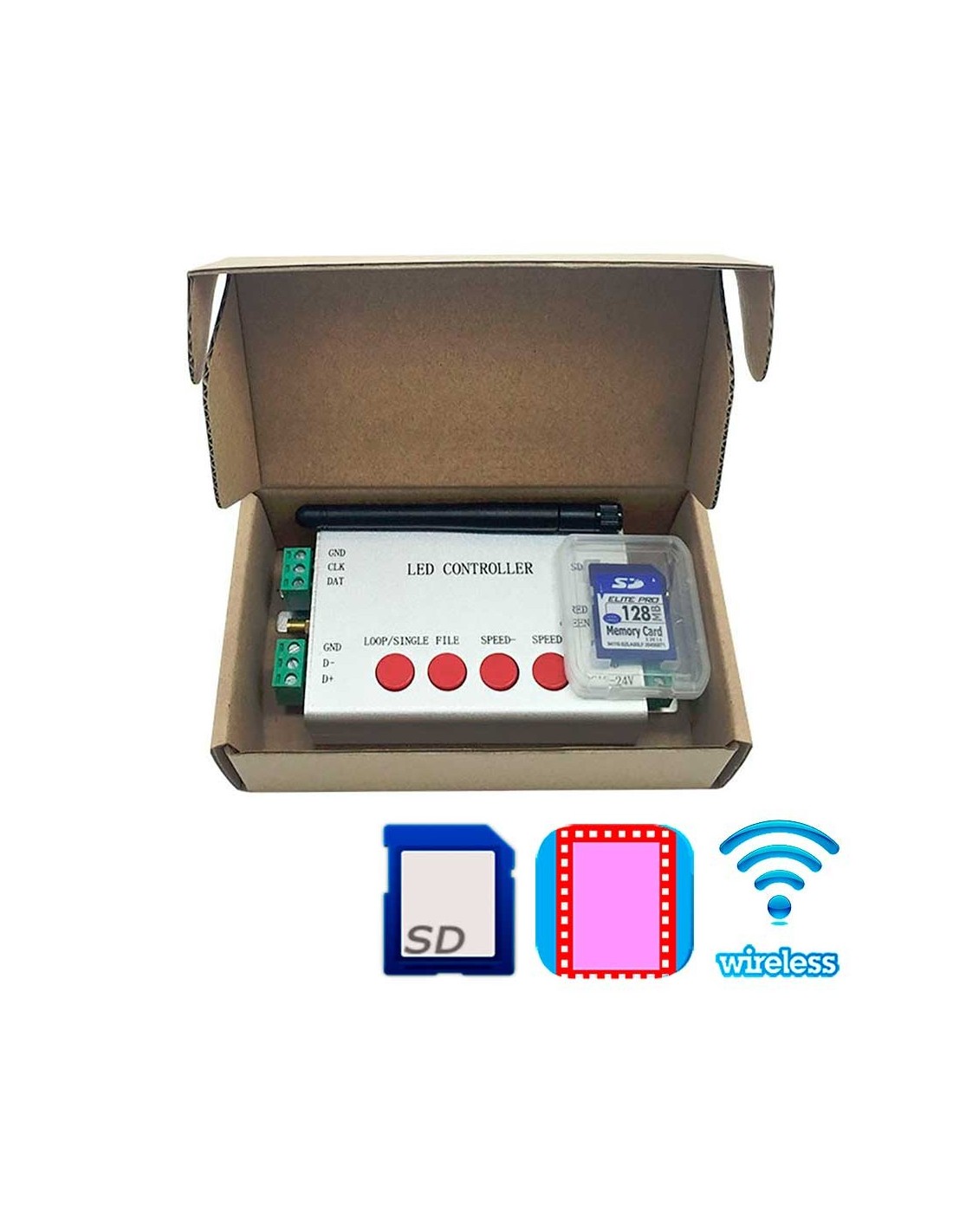

К контроллеру прилагается карта памяти на 128 MB, где и хранятся разнообразные сценарии работы. Для копирования файлов эффектов, созданных в программе LedEdit на SD карту памяти, Вы должны сначала форматировать карту памяти SD в формат FAT или FAT32 (предпочтительнее). После копирования файлов на SD карту, вставьте карту в контроллер, и только после этого подавайте питание на SPI контроллер и подключенные к нему Pixel светодиодные ленты, модули или матрицы.

При нагрузке контроллера H-806SB менее чем 1024 пикселями, частота кадров может достигать 30 кадров в секунду. Если к H806SB подключено более чем 1024 пикселей, частота кадров будет замедляться автоматически.

Совместимость с системами "Умный дом"!

WiFi SD card SPI контроллер H806SB совместим с головными устройствами (центральными контроллерами) из семейств "Умного дома" на уровне использования сетевого HTTP/TCP/IP протокола, для ВКЛ и ВЫКЛ контроллера, выбор файла эффекта, регулировка яркости, регулировка скорости эффекта. Он легко интегрируется, как единица системы освещения квартиры или дома, в самую современную систему управления Total Control от URC.

Также легко интегрировать контроллер в системы домашней автоматизации на базе Z-Wave контроллеров Fibaro или VeraHome.

Согласно пользовательским сценариям, запрограммированных в центральных контроллерах систем "Умного дома", контроллер сможет включать и выключать световые эффекты, записанные на SD карте, реагируя на появление кого-нибудь в комнате, или при открывании двери, или при другом, каком-либо условии в сценарии.

Энергосберегающие свойства светодиодных лент широко известны. LED-лентами заменяют традиционные лампы накаливания в квартирах, офисах, автомобилях. Экономия с лед лентами уже стала обычным явлением. Светодиодное освещение на 80%-90% более эффективное и экономичное, чем обычные лампы накаливания и компактные люминесцентные лампы.


Особенности WiFi SD card SPI контроллера Pixel LED лент и матриц H806SB

  • WiFi SD card SPI контроллер Pixel LED лент
  • On-line управление, воспроизведение содержимого карты памяти SD
  • Бесплатное ПО LedBuild для создания эффектов и записи на SD карту
  • Управление 2048 пикселями
  • 1 канал мощностью 288 Вт
  • Поддержка 256 уровней градации
  • Программное обеспечение для Гамма-коррекции

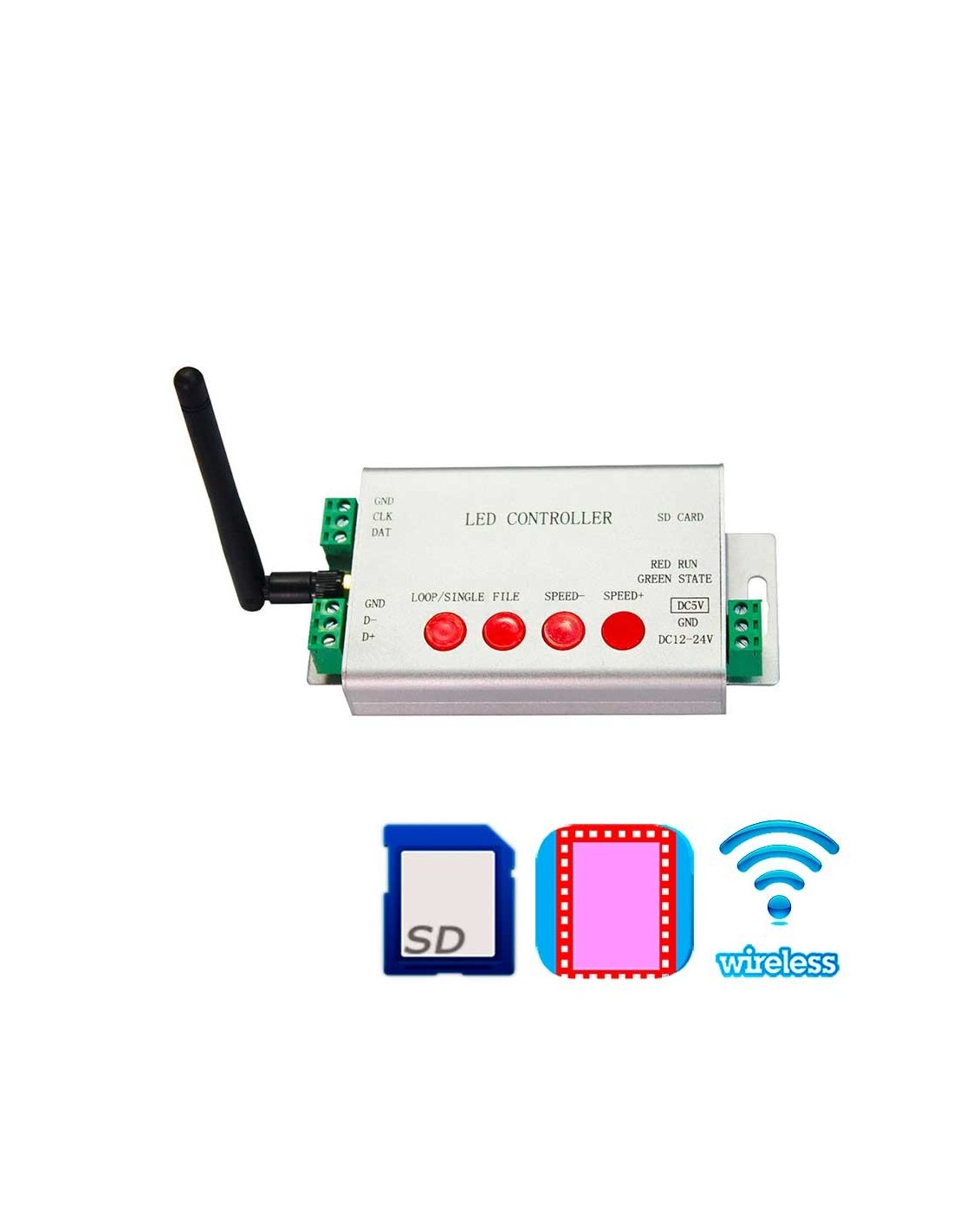

  • Функция управления SD-картой - 4 кнопки на корпусе
  • 16 программ на карте памяти
  • Скорость воспроизведения 30 кадров в секунду при 1024 пикселях

Характеристики WiFi SD card SPI контроллера Pixel LED лент и матриц H806SB

Модель контроллера On-line WiFi SD card LED Controller H806SB
Чип контроллера ESP8266; Tensilica L106 32-bit processor
Технология управления LED чипами SPI
Поддерживаемые типы LED чипов LPD6803, LPD8806, LPD1882, LPD1889, LPD6812, LPD1883, LPD1886, DMX512, HDMX, APA102, MY9221,
UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, UCS8904, WS2801, WS2803, WS2811, WS2812, TM1803,
TM1804, TM1809, TM1812, TM1829, TA9912, TM1913, TM1914, TM1926, TM1814, INK1003, LX1003, LX2003,
LX2006, TLS3001, P9813, P9816, SM16711, SM16716, LD151x, LD153x, MBI6021, MBI6023, MBI6024, etc.
Выходных управляемых каналов 1; SPI Pixel Led Strip (адресно управляемые чипы, протокол SPI)
Метод подключения общий управляющий DATA; общий синхронизирующий CLK
Максимальное кол-во пикселей 2048 пикселей канал
Максимальная мощность нагрузки 288 Вт
SD-карта Объем карты памяти 128 Мб - 2 Гб; 16 программ на карте памяти
ПО для создания эффектов Бесплатное ПО LedBuild
Системные требования ПК с Windows 7, 8, 10, Mac XOS
Интерфейс подключения WiFi - 2,4 ГГц, 802.11 b/g/n, WPA2-PSK, AES
ПО для управления Приложение LEDDPF H806SB
Системные требования Смартфон или планшет с Android 4.0 и выше или iOS 9.0 и выше
Удаленное управление через локальную сеть
Интеграция с системами "Умный дом" сетевой протокол HTTP/TCP/IP:
функции ВКЛ/ВЫКЛ контроллера,
выбор файла эффекта,
регулировка яркости,
регулировка скорости эффекта
Материал корпуса Алюминий
Класс защиты IP20
Напряжение питания 5 В DC; 12 В - 24 В DC
Энергопотребление менее 0,3 Вт; (в дежурном режиме, подключен к WiFi)
Рабочая температура от -20° до + 55° C
Размеры (Д х Ш х В) 150 х 82 х 38 мм
Вес 0,34 кг
Каналы
1 канальный
Материал корпуса
Алюминий
Материал отделки
Полированный алюминий
Высота
3,8 см
Ширина
8,2 см
Глубина
15,0 см
Вес
0,34 кг
